Газоперерабатывающий комплекс в районе п.Усть-Луга. Этапы 4.1, 4.2

Цель ГЕОИНЖСЕРВИС: получение информации о геологическом, геоморфологическом и гидрогеологическом строении исследуемого участка; выявление неблагоприятных инженерно-геологических процессов и наличия специфических грунтов для обоснования проектных решений и соответствующих расчетов для разработки проектной документации.

Задачи инженерно-геологических изысканий включали в себя полевые работы, лабораторные работы и камеральную обработку данных с последующей выдачей отчетных материалов.

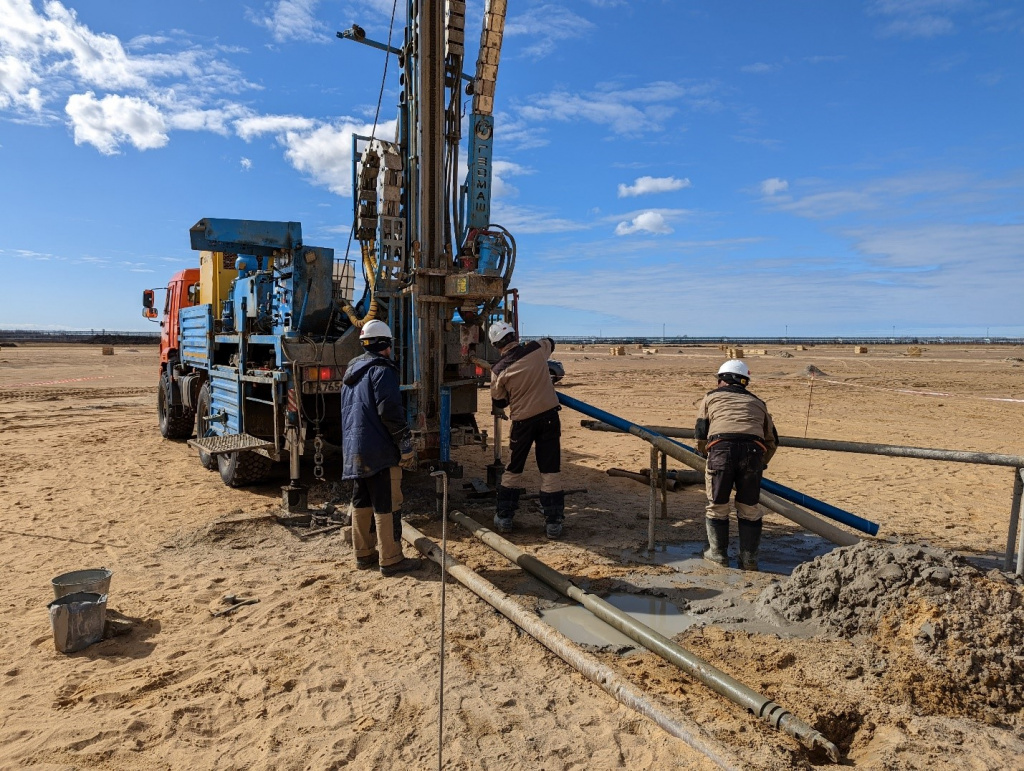

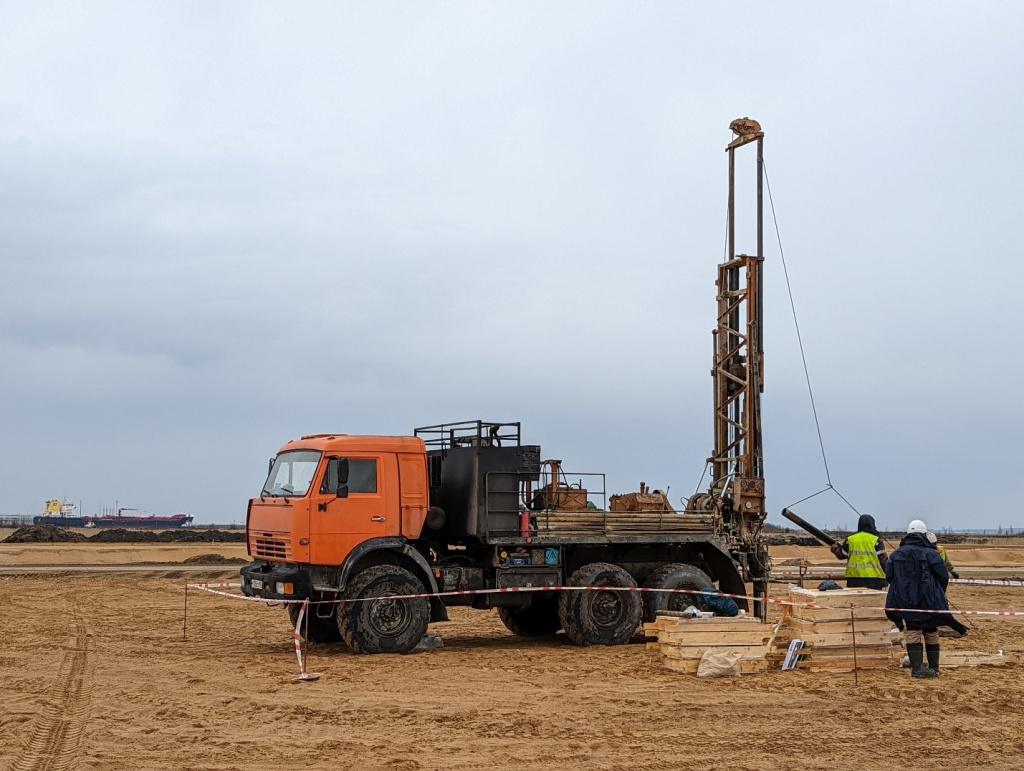

Предложенное решение: для изучения инженерно-геологических условий территории изысканий производилось бурение инженерно-геологических скважин (BH) ударно-канатным и колонковым методами с использованием 16 буровых установок. При проведении буровых работ отбирались образцы грунта и пробы воды для лабораторных исследований, направленных на определение физических и физико-механических свойств грунтов, а также коррозионной агрессивности подземных вод. Образцы грунта отбирались в грунтоносы и тонкостенные пробоотборники Shelby. Для оперативного получения результатов о прочностных характеристиках грунтов использовались методы испытания образцов микрокрыльчаткой (TV) и ручным пенетрометром (PP). Это позволило получить данные, необходимые для принятия обоснованных решений на этапе проектирования.

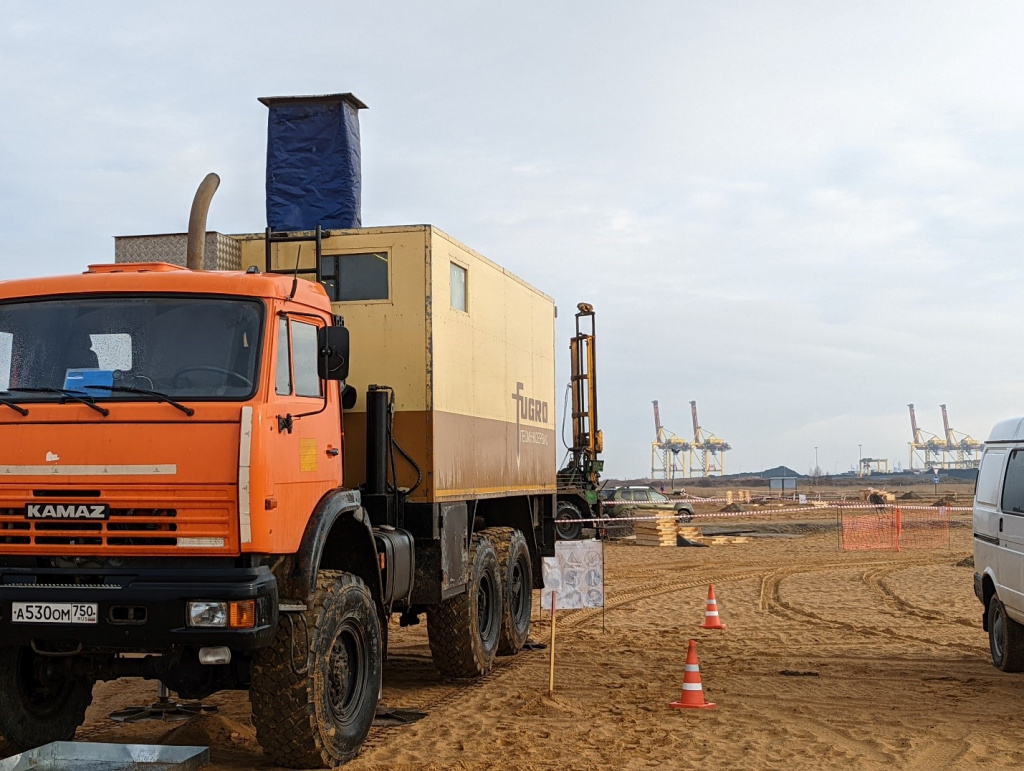

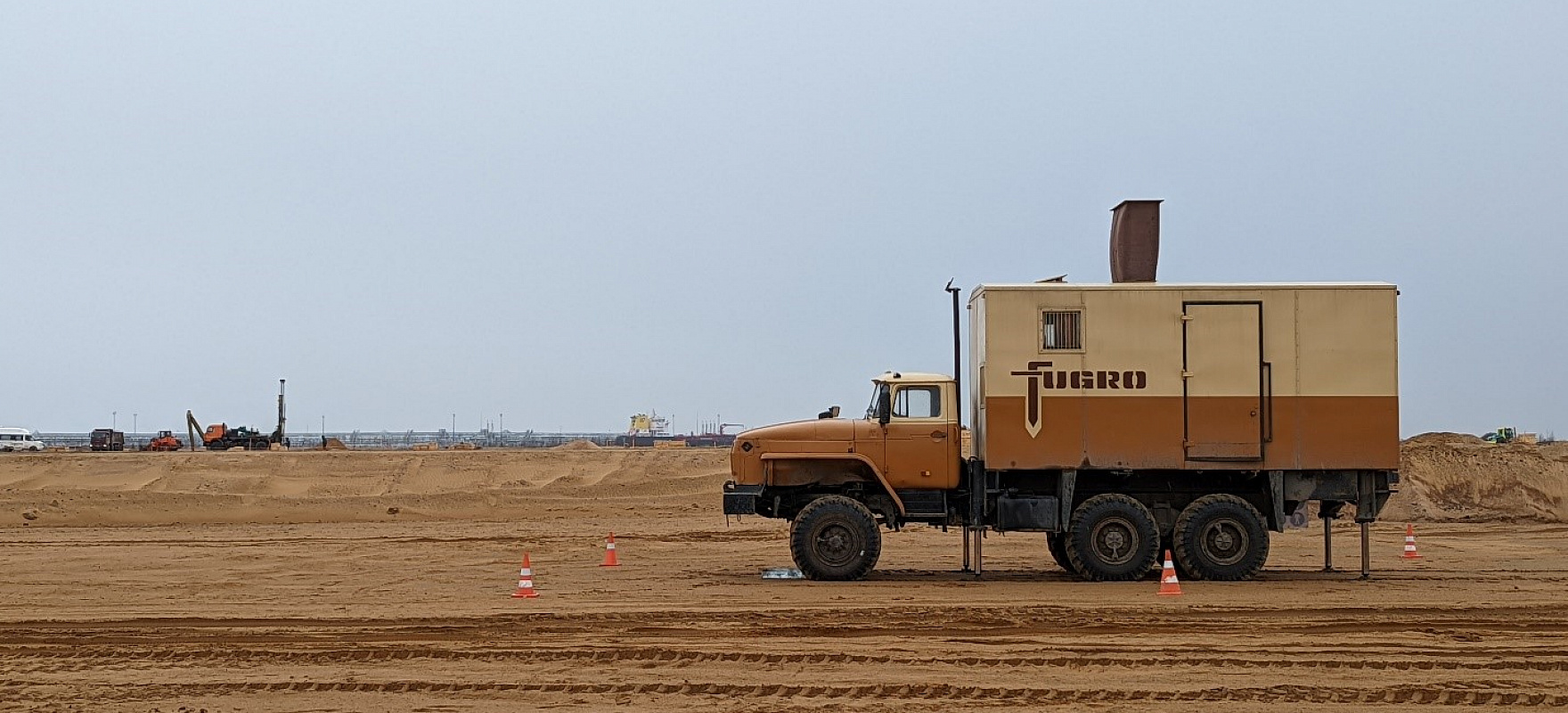

Для полевого испытания грунтов применялось статическое зондирование (CPT) с измерением порового давления и проведением тестов на рассеивание порового давления (PPDT) с использованием измерительного и регистрирующего оборудования FUGRO. Это позволило получить данные о сопротивлении грунта внедрению зонда и определить его механические характеристики.

Также в процессе работ проводилось исследование грунтов сейсмодилатометром Marchetti (SDMT) и сейсмостатическим зондированием (SCPT). С помощью SDMT производились измерения скорости поперечных (V_S) и продольных (V_P) волн, что позволило определить упругие характеристики грунтов. Это, в свою очередь, дало возможность осуществить более точную оценку их динамического поведения, а также предсказать реакцию грунтовых массивов на сейсмические нагрузки.

Метод SCPT обеспечивал комплексный анализ грунта путем сочетания стандартного зондирования с измерением сейсмических параметров. Такой подход не только позволял получать информацию о механических свойствах грунтов, но и значительно увеличивал достоверность оценок, предлагая возможность характеризовать слоистые структуры и выявлять аномалии в грунтовом массиве.

Проведены исследования грунтов статическим зондированием с измерением электропроводности (RCPT). Этот метод позволяет оценить удельную электропроводность грунтов — параметр, характеризующий способность грунтов проводить электрический ток. Использование измерения электропроводности при зондировании (RCPT) помогает выявить наличие мёрзлых, засолённых и глинистых грунтов. Напрямую значения электропроводности при проведении RCPT использовались для оценки коррозионной активности грунта.

В случае невозможности получения свойств плотных песков посредством статического зондирования (CPT) из-за досрочного прерывания опыта были проведены испытания на стандартную пенетрацию (SPT) в соответствии со стандартом ASTM D1586. Эти испытания аналогичны динамическому зондированию, однако в SPT применяется разъёмный керноприёмник, что позволяет получать образцы грунта для последующих лабораторных исследований.

Определение деформационных характеристик грунтов в полевых условиях проводилось на разной глубине. На глубине до 15–20 метров использовался плоский круглый штамп III типа и винтовой штамп IV типа площадью 600 см² (PLT). На глубинах до 30–50 метров применялся радиальный прессиометр в «быстром» или «медленном» режиме (PMT).

Были проведены опытно-фильтрационные работы (ОФР), целью которых являлось определение геофильтрационных параметров водовмещающих грунтов. В рамках изысканий выполнены одиночные и кустовые откачки.

Для изучения геоэлектрического разреза грунтов в поле до глубины 60 метров были выполнены исследования методом вертикального электрического зондирования (ВЭЗ). Наблюдения ВЭЗ проводились с использованием четырёхэлектродной симметричной измерительной установки (установка Шлюмберже) по схеме АMNB.

Результат: в ходе инженерно-геологических изысканий была проведена детальная оценка условий территории. Исследования включали анализ геологического, геоморфологического и гидрогеологического строения участка, а также изучение неблагоприятных инженерно-геологических процессов и специфических грунтов.

В результате проведённых работ были обнаружены следующие неблагоприятные факторы:

• особенности рельефа;

• специфические грунты;

• инженерно-геологические процессы и явления, которые могут повлиять на строительство и эксплуатацию проектируемых объектов.

На основе полученных данных были разработаны рекомендации по необходимым мерам инженерной защиты территории от опасных геологических процессов. Это позволит обеспечить безопасность и надёжность строительства, а также минимизировать риски, связанные с возможными негативными последствиями выявленных факторов.

Показатели проекта:

• геодезические работы (привязка и вынос точек) – 485 точек;

• 182 инженерно-геологических скважин (ВН), общий метраж 7124.9 метра;

• 250 точки статического зондирования (CPT), общий метраж 6977.1 метров;

• 278 испытаний на рассеивание порового давления (PPDT);

• 5 точек сейсмостатического зондирования (SCPT), общий метраж 138,1 метров;

• 5 точек статического зондирования с измерением удельной электропроводности (RCPTU), общий метраж 157,0 метров;

• 5 точек испытания грунтов сейсмическим дилатометром (SDMT);

• 11 испытаний стандартной пенетрацией (SPT);

• 449 испытаний экспресс-тестом ручным пенетрометром (PP);

• 421 испытание экспресс-тестом микрокрыльчаткой (TV);

• 17 испытаний круглым штампом площадью 600 см² (PLT);

• 2 испытания радиальным прессиометром (PMT);

• 24 пикет профиля методом электротомографии.
