Газоперерабатывающий комплекс в районе п. Усть-Луга. ГПЗ, ОЗХ

Цель ГЕОИНЖСЕРВИС: верификация инженерно-геологических изысканий по объекту, в частности, получение информации о геологическом, геоморфологическом и гидрогеологическом строении исследуемого участка, а также выявление неблагоприятных инженерно-геологических процессов и наличия специфических грунтов. Изыскания проводились в рамках первой стадии 2-го этапа проектной документации. Результаты исследований послужили основанием для последующих изысканий, которые были выполнены на второй стадии. Инженерно-геологические изыскания на первой и второй стадиях второго этапа проектной документации были выполнены в объеме, достаточном для прохождения ГГЭ.

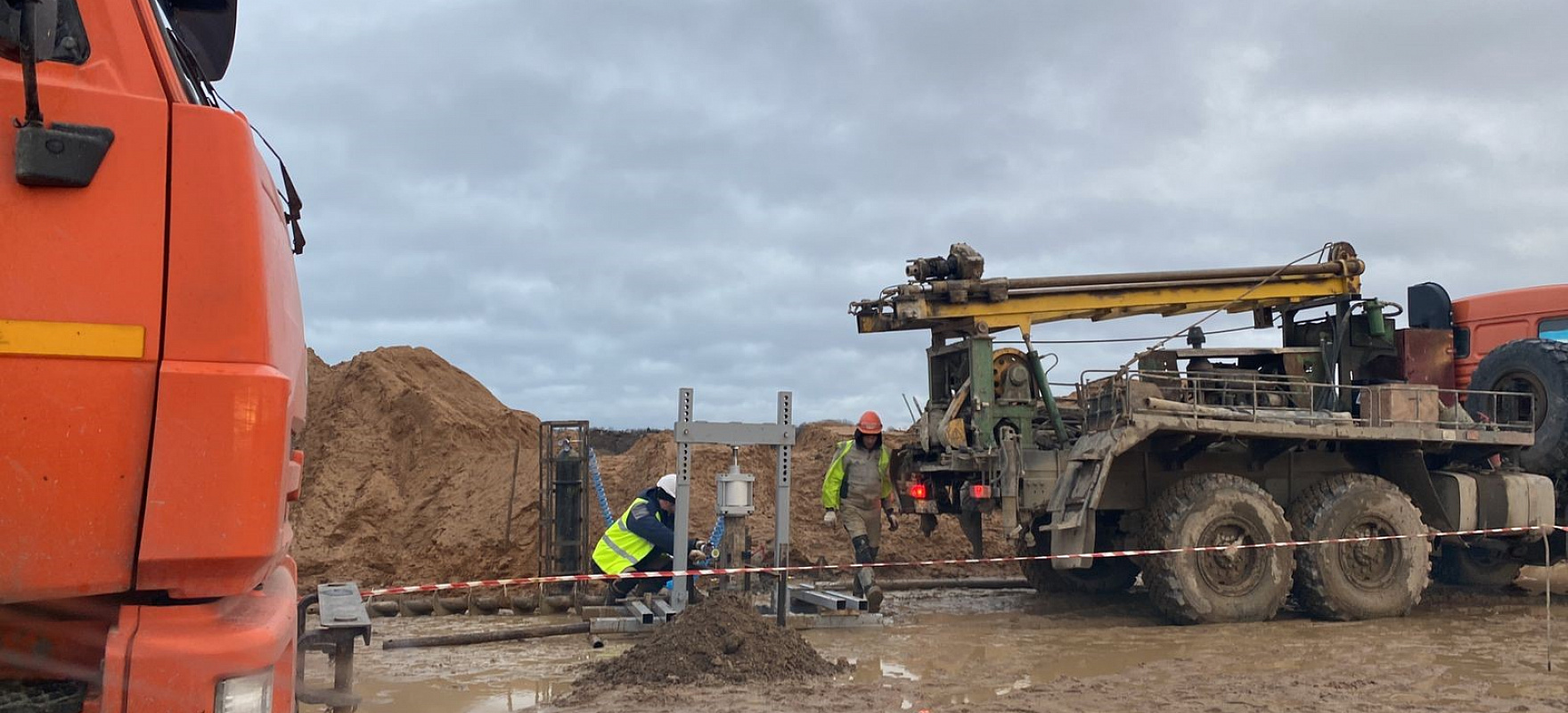

Предложенное решение: для изучения инженерно-геологических условий территории изысканий производилось бурение инженерно-геологических скважин (BH) ударно-канатным и колонковым методами с использованием 7 буровых установок. При проведении буровых работ отбирались образцы грунта и пробы воды для лабораторных исследований, направленных на определение физических и физико-механических свойств грунтов, а также коррозионной агрессивности подземных вод. Образцы грунта отбирались в грунтоносы и тонкостенные пробоотборники Shelby. Для оперативного получения результатов о прочностных характеристиках грунтов использовались методы испытания образцов микрокрыльчаткой (TV) и ручным пенетрометром (PP).

Для полевого испытания грунтов применялось статическое зондирование (CPT) с измерением порового давления и проведением тестов на рассеивание порового давления (PPDT) с использованием измерительного и регистрирующего оборудования FUGRO.

Также в процессе работ проводилось исследование грунтов сейсмостатическим зондированием (SCPT). С помощью SСPT производились измерения скорости поперечных (V_S) и продольных (V_P) волн, что позволило определить упругие характеристики грунтов. Это, в свою очередь, дало возможность осуществить более точную оценку их динамического поведения, а также предсказать реакцию грунтовых массивов на сейсмические нагрузки.

Метод SCPT обеспечивал комплексный анализ грунта путем сочетания стандартного зондирования с измерением сейсмических параметров. Такой подход не только позволял получать информацию о механических свойствах грунтов, но и значительно увеличивал достоверность оценок, предлагая возможность характеризовать слоистые структуры и выявлять аномалии в грунтовом массиве.

Проведены исследования грунтов статическим зондированием с измерением электропроводности (RCPT). Этот метод позволяет оценить удельную электропроводность грунтов — параметр, характеризующий способность грунтов проводить электрический ток. Использование измерения электропроводности при зондировании (RCPT) помогает выявить наличие мёрзлых, засолённых и глинистых грунтов. Напрямую значения электропроводности при проведении RCPT использовались для оценки коррозионной активности грунта.

Определение деформационных характеристик грунтов в полевых условиях проводилось на разной глубине. На глубине до 9,5 метров использовался плоский круглый штамп III типа площадью 600 см² (PLT). На глубинах до 29 метров применялся радиальный прессиометр в «быстром» или «медленном» режиме (PMT).

Опытно-фильтрационные работы (ОФР) на участке проведения инженерно-геологических изысканий выполнялись в специально пробуренных и оборудованных гидрогеологических скважинах с целью оценки фильтрационных свойств водовмещающих грунтов.

Инженерно-геофизические изыскания на участке строительства Усть-Лугского газоперерабатывающего комплекса выполнялись с целью определения геоэлектрических свойств грунтов и уточнения инженерно-геологического разреза до глубины 60 метров с помощью электрометрического метода вертикального электрического зондирования (ВЭЗ).

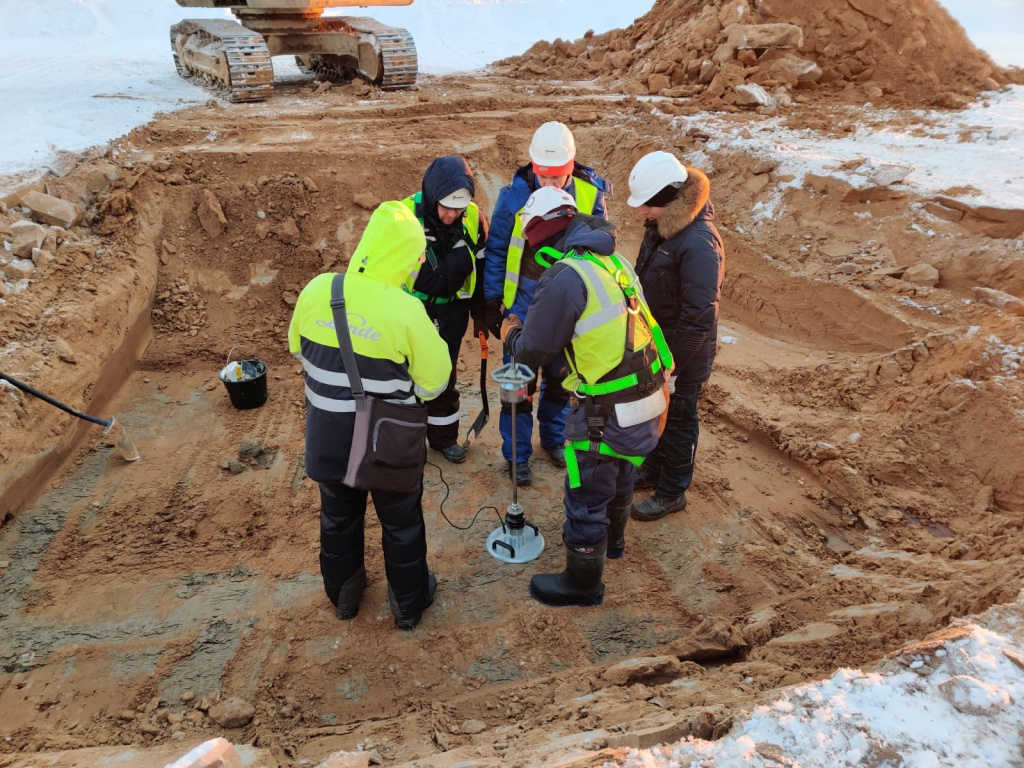

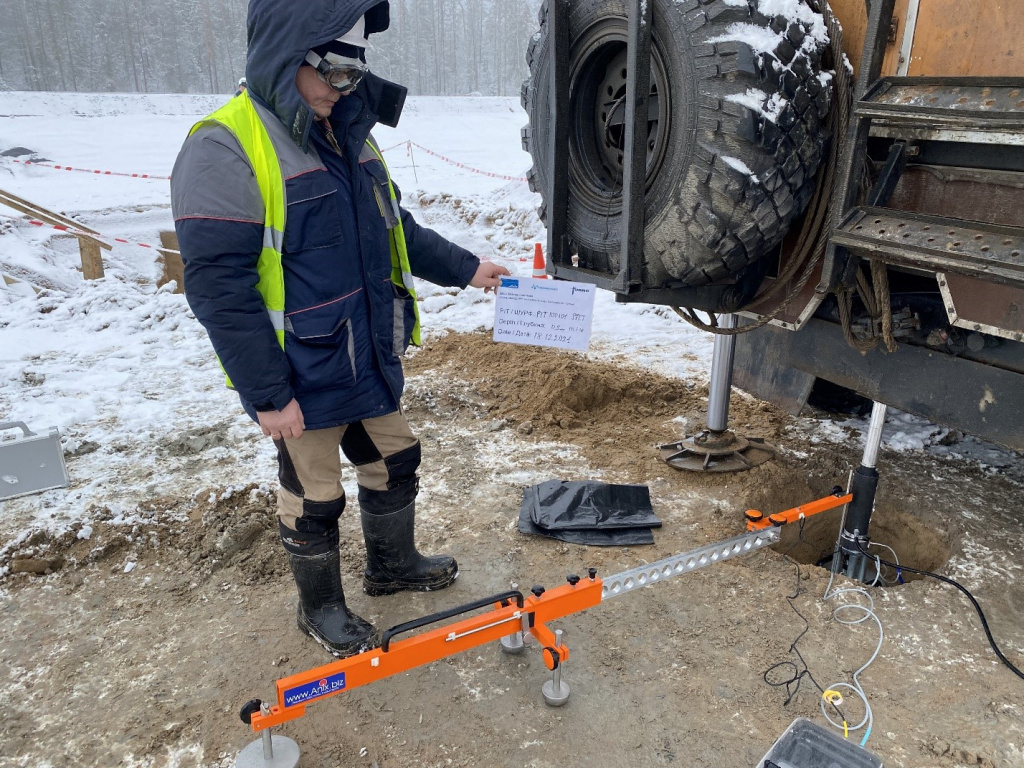

Также был проведён геотехнический контроль отсыпки. Для этого осуществлялась проходка шурфов (PIT) на глубину до 4 метров с послойным опробованием грунтов. Для определения плотности отсыпки производился отбор в режущие кольца. Для оценки качества уплотнения грунта использовались динамические плотномеры Д-51 и Zorn ZFG. С их помощью специалисты измерили динамический модуль упругости грунтов. Чтобы определить статический модуль упругости грунта, применялся статический плотномер AX01a. Кроме того, в процессе контроля проводился отбор проб грунта для лабораторных исследований. Цель — получить данные о физических и механических свойствах грунтов.

Результат: в ходе инженерно-геологических изысканий была проведена детальная оценка условий территории и произведено сопоставление полученных результатов с архивными данными. Исследования включали анализ геологического, геоморфологического и гидрогеологического строения участка, а также изучение неблагоприятных инженерно-геологических процессов и специфических грунтов.

В результате проведённых работ были обнаружены следующие неблагоприятные факторы:

• особенности рельефа;

• специфические грунты;

• инженерно-геологические процессы и явления, которые могут повлиять на строительство и эксплуатацию проектируемых объектов.

На основе полученных данных были разработаны рекомендации по необходимым мерам инженерной защиты территории от опасных геологических процессов. Это позволит обеспечить безопасность и надёжность строительства, а также минимизировать риски, связанные с возможными негативными последствиями выявленных факторов.

По результатам выполненных инженерно-геологических заверочных изысканий была выявлена хорошая сходимость данных в части геологического строения, гидрогеологических условий, физических и механических характеристик грунтов.

Показатели проекта:

• геодезические работы (привязка и вынос точек) – 478 точек

• 166 инженерно-геологических скважин (ВН), общий метраж 5765.4 метров

• 14 пьезометрических скважин для мониторинга подземных вод, общий метраж 239.1 метров

• 241 точки статического зондирования (CPT), общий метраж 4503.6 метра

• 56 испытаний на рассеивание порового давления (PPDT)

• 9 точек сейсмостатического зондирования (SCPT), общий метраж 231,6 метров

• 9 точек статического зондирования с измерением удельной электропроводности (RCPTU), общий метраж 261,9 метров

• 1432 испытания экспресс-тестом ручным пенетрометром (PP)

• 1432 испытания экспресс-тестом микрокрыльчаткой (TV)

• 15 испытаний круглым штампом площадью 600 см² (PLT)

• 24 испытания радиальным прессиометром (PMT)

• 8 профилей вертикального электрического зондирования (ВЭЗ)

• 9 точек геотехнического контроля отсыпки
